高温管状炉サプライヤー

弊社の管状炉のラインナップ

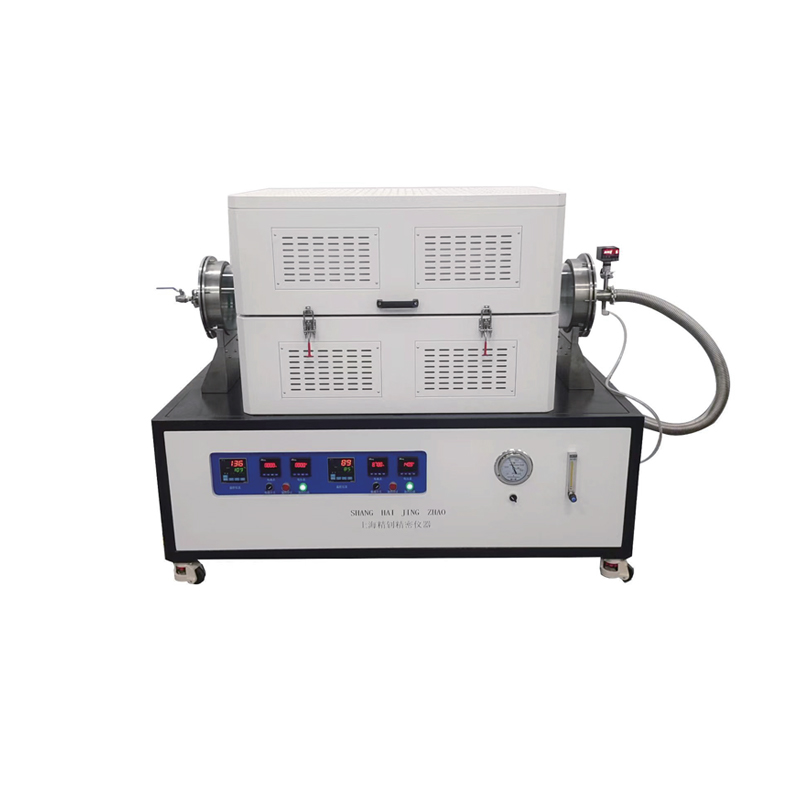

当社では、それぞれ特定のプロセス条件に合わせて設計された 10 種類の標準管状炉モデルを提供しています。以下の表は、その範囲と代表的な用途をまとめたものです。

各モデルは、さまざまなチューブ材質 (石英、アルミナ、またはムライト)、作動長、加熱ゾーン、および制御システムでカスタマイズできます。また、特定のプロセス要件に合わせた非標準構成も提供します。

アプリケーションの適合性

管状炉は、均一な温度分布と制御された雰囲気を達成するために円筒形の加熱チャンバーが必要な場合に選択されます。当社の製品範囲は次のプロセスをカバーします。

• セラミック焼結 – 緻密で亀裂のない部品を高温で均一に加熱します。
• 冶金試験 – 不活性雰囲気または還元雰囲気での焼きなまし、硬化、熱安定性の分析。

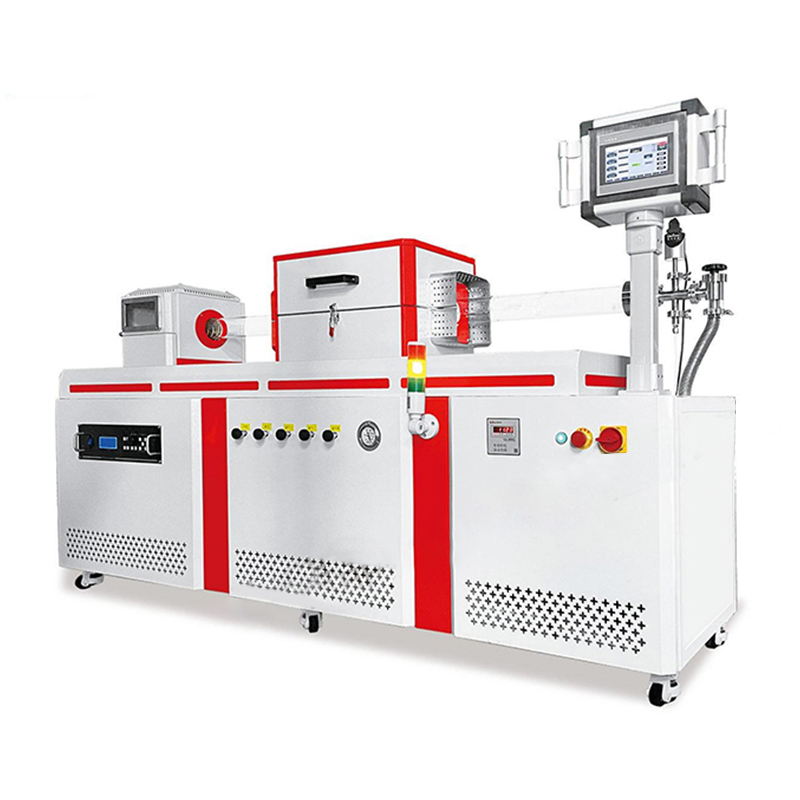

• エレクトロニクスおよび半導体 – クリーンで正確な熱環境を必要とする PECVD、拡散、酸化プロセス。
• 化学工学 – 制御されたガス流の下での触媒反応、分解研究、および合成。

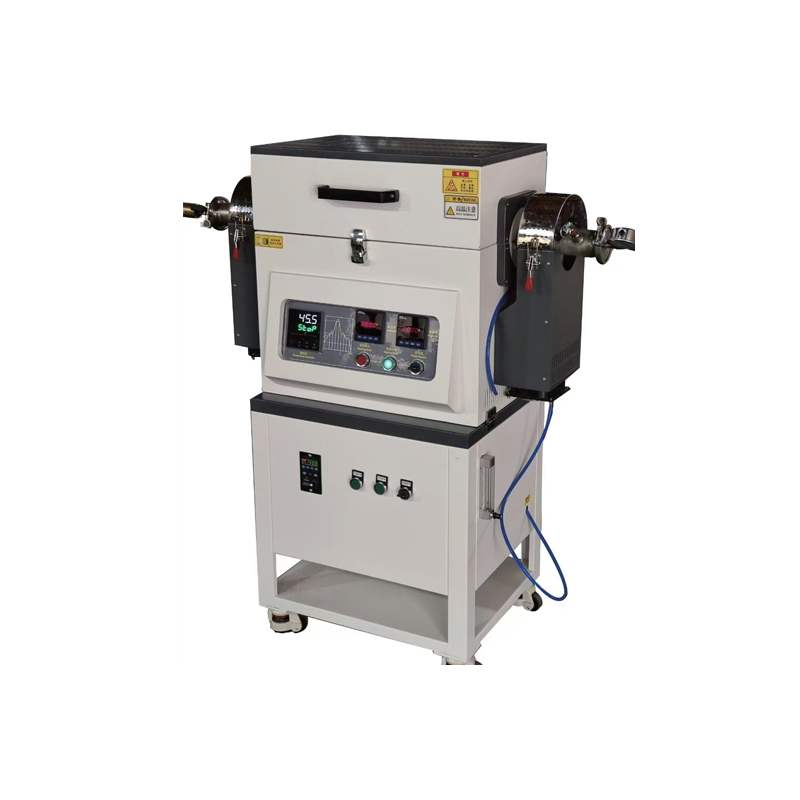

• 粉末の焙焼と焼成 – 回転および傾斜可能なモデルにより、連続混合と均一な熱処理が可能になります。

研究機関向けに、プログラマブルコントローラーとデータロギングを備えたコンパクトなベンチトップユニットを提供しています。工業生産の場合、チューブの直径を拡大し、複数の加熱ゾーンを追加し、既存のライン制御と統合します。

エンジニアリングと断熱

弊社の耐火繊維製造の経験は、炉の断熱において直接的な利点をもたらします。当社は独自の超軽量アルミナとムライトファイバーボードを炉シェルのライニングに使用しており、熱損失を減らし、表面温度を下げます。これは、ランプ速度の高速化、消費電力の削減、および作業環境の安全性の向上を意味します。

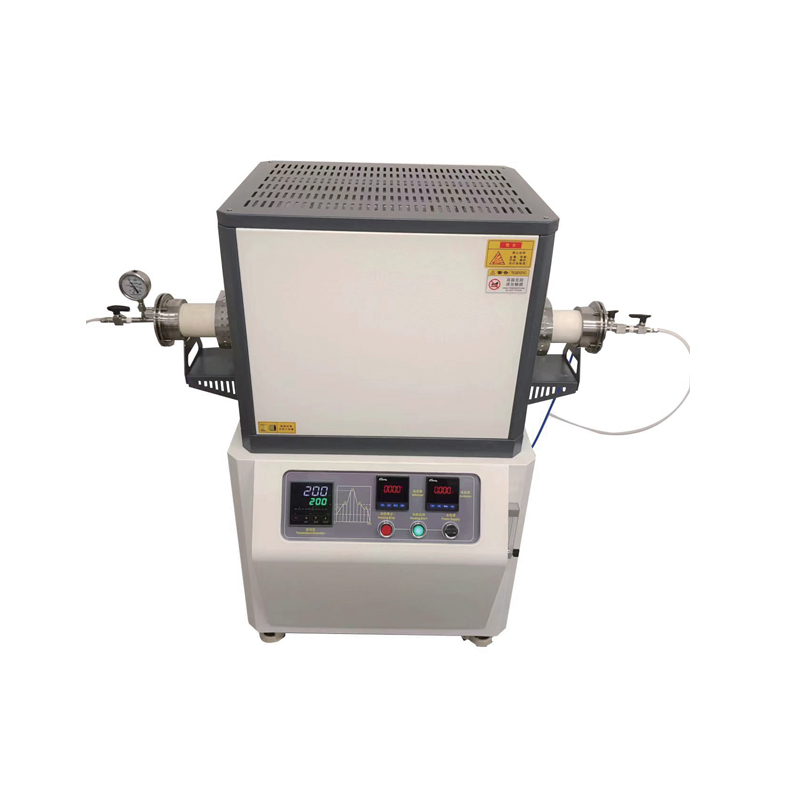

発熱体は最高温度に基づいて選択されます。1200℃までは鉄-クロム-アルミニウム合金、1400℃までは炭化ケイ素、1700℃までは二ケイ化モリブデンです。チューブの材質はプロセス雰囲気に適合します。クリーンで高純度の用途には石英が使用されます。高温と耐薬品性のためにアルミナを使用します。

構成と統合

お客様のプロセス要件に合わせて各炉を構成します。主なオプションは次のとおりです。

• 温度制御 – プログラム可能なランプ/ソークプロファイルを備えたシングルゾーンまたはマルチゾーン PID コントローラー。
• 雰囲気制御 – ガス入口/出口ポート、真空フランジ、および不活性ガス、酸化性ガス、または還元性ガス用のマスフローコントローラー。
• 自動化 – リモート監視およびデータ収集のための RS485 またはイーサネット通信。
• 安全システム – 過熱保護、ガス漏れ検出、緊急停止。

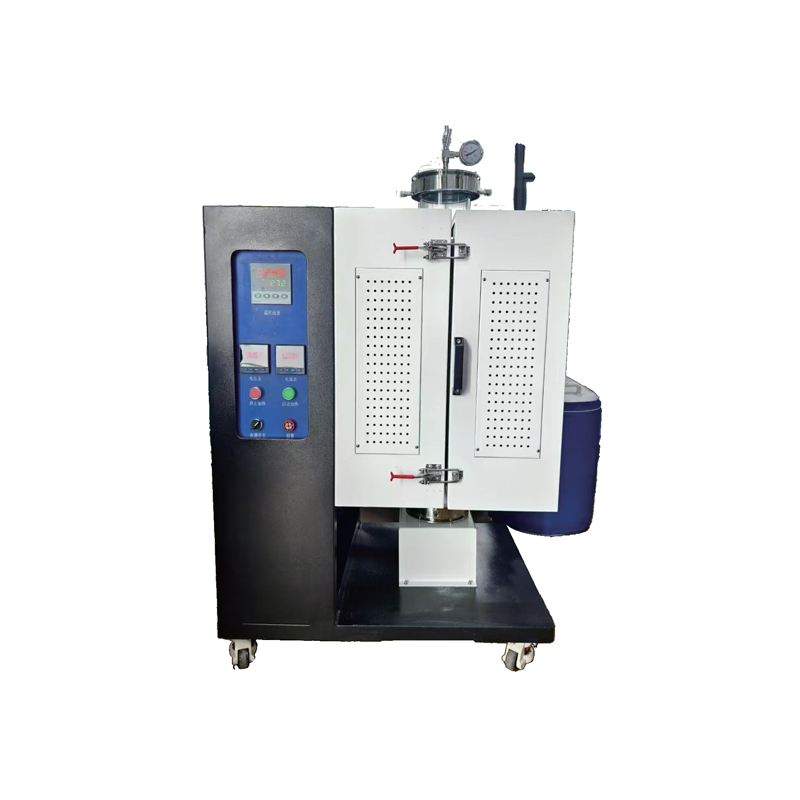

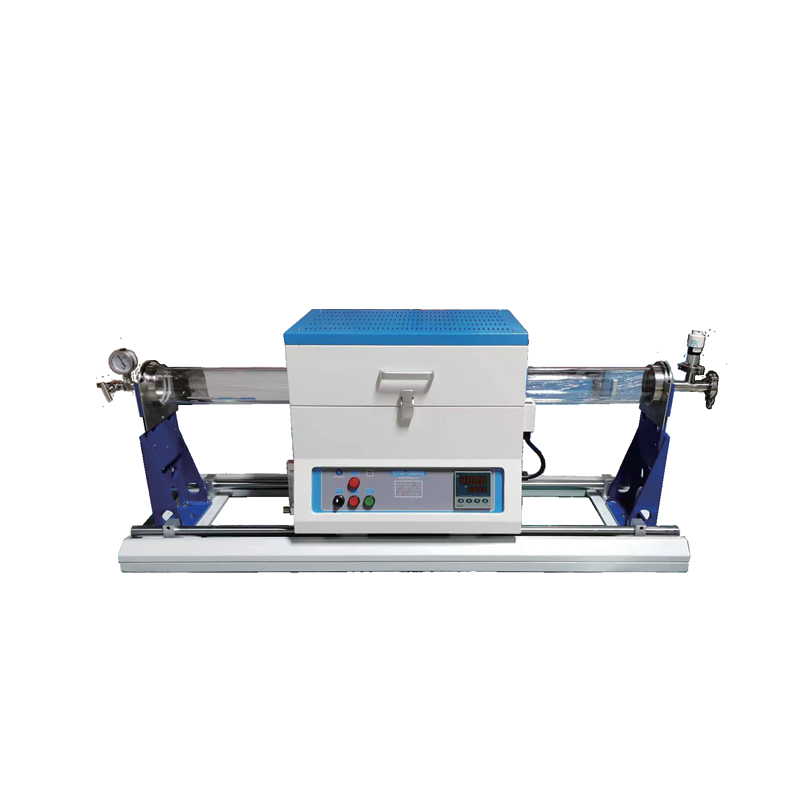

• 機械的オプション – 積載とプロセスフローに合わせて、スライド、傾斜、回転、または垂直構成を選択できます。

弊社でも供給しております 工業炉 真空ポンプ、ガス精製器、予備の発熱体などのアクセサリ。関連設備については、真空電気炉、高温マッフル炉をご覧ください。

品質と受け入れ

当社の工場はISO9001およびCE品質管理システムに従っています。すべての炉は各生産段階で検査を受け、完成したユニットは顧客の仕様と国際規格に従ってテストされます。出荷前に温度均一性、温度上昇率、安全インターロックを検証します。

文書には、テスト証明書、配線図、操作マニュアル、スペアパーツリストが含まれます。また、オンサイトまたはリモート サポートを通じて、設置ガイダンスとオペレーター トレーニングも提供します。

ソリューションの構成に使用する情報

正確な提案を準備するには、次のプロジェクトの詳細が必要です。

• 最高プロセス温度と必要な加熱速度
• ワーク寸法とバッチサイズ
• 雰囲気の種類（空気、不活性ガス、真空）と純度レベル
• チューブの材質の好みまたはプロセスとの互換性
• 制御とデータロギングの要件
• 利用可能なユーティリティ（電源、ガス接続、床面積）
• 該当する規格または認証要件

お問い合わせと一緒にこれらの詳細をお送りください。営業日の 12 時間以内に、カスタマイズされた構成と見積もりを返信いたします。

よくある質問

貴社の炉ではどのようなチューブ材質が利用できますか?

石英管、アルミナ管、ムライト管をご用意しております。石英は 1200°C までの高純度プロセスに最適です。アルミナは高温や過酷な化学薬品に対応します。ムライトは、中程度の条件に対してコスト効率の高いオプションを提供します。

管状炉を既存の生産ラインに統合できますか?

はい。お客様のライン制御システムに合わせて、通信インターフェース、コンベアインターフェース、カスタムインターロックを追加できます。既存の PLC または SCADA に関する詳細を提供してください。統合を設計します。

チューブに沿った温度の均一性を確保するにはどうすればよいですか?

独立した PID 制御を備えた複数の加熱ゾーンを使用し、最終損失を最小限に抑えるために断熱材を配置します。クリティカルなアプリケーションの場合は、3 番目のゾーンを追加するか、より長い発熱体を使用して、作業エリア全体で ±1°C の均一性を達成できます。

カスタム管状炉の一般的なリードタイムはどれくらいですか?

標準モデルは 15 ～ 20 営業日で出荷されます。カスタム構成には、複雑さと現在の運用負荷に応じて、通常 30 ～ 40 営業日かかります。ご注文をもって日程を確認させていただきます。

アフターサポートやスペアパーツの提供はありますか?

はい。発熱体、熱電対、断熱ボード、制御コンポーネントを取り揃えています。当社のサービス チームは、トラブルシューティング、修理、予防メンテナンスを支援し、ほとんどの問題に対してリモート診断を提供します。
