セラミックファイバーモジュール
はじめに

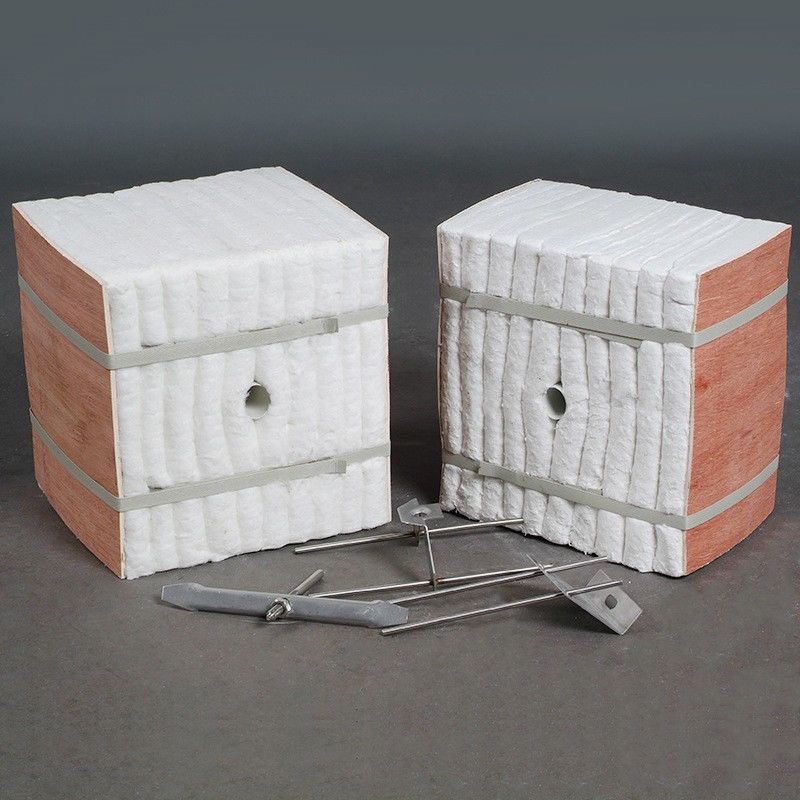

NCセラミックファイバーモジュールはセラミックファイバーブランケットで作られており、経験豊富な専門技術者によって折り曲げられたり、切断されたりします。モジュールを製造するための特別な装置を使用して、正確な寸法を確認し、滑らかな表面を維持するモジュールをさまざまな熱炉に合わせて設計します。製品の特徴としては、確かな品質、迅速な施工、優れた断熱性などがあります。

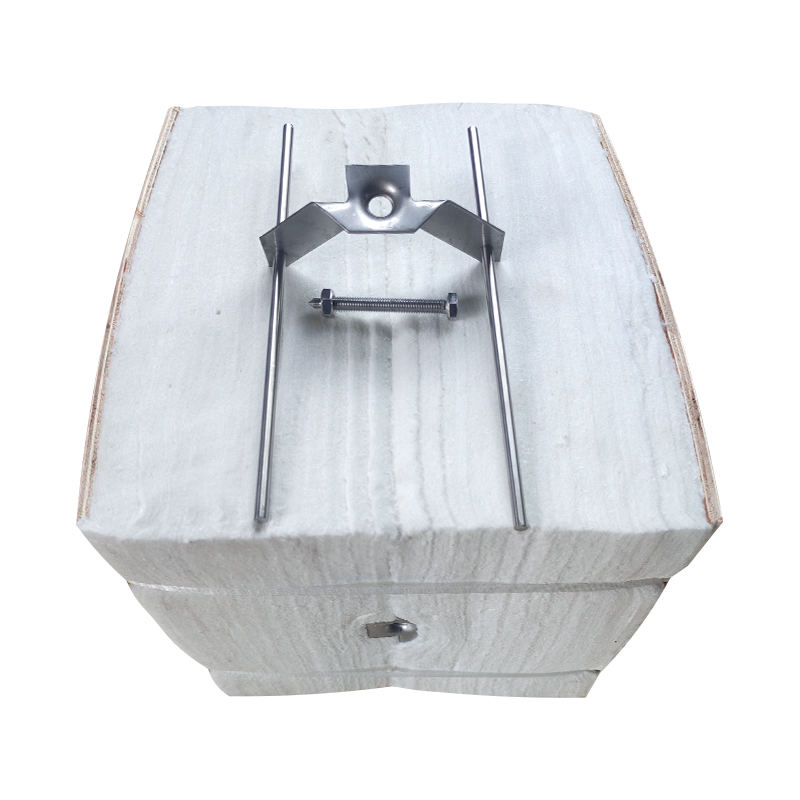

NCセラミックファイバーモジュールは、コールドフェイスに近い部分でより強度の高い強化型M型アンカーを使用しています。高温時の強度を確保できます。固定リンクは高品質耐熱鋼と打ち抜きバタフライプレートを溶接して接合しました。 2 つの丸い固定リンクがモジュール システムに埋め込まれ、ベアリング領域が拡大され、アンカー システムの堅牢性が確保されました。
特徴
かさ密度が低く、熱伝導率が低い。ヒートショックに対する耐性、気流による洗掘に耐える能力。優れた化学的強度。内蔵アンカー、安全性
パフォーマンス。取り付けが簡単で、取り付け後、ライニングはシームレスな空間を形成し、優れた断熱効果を発揮します。
アプリケーション

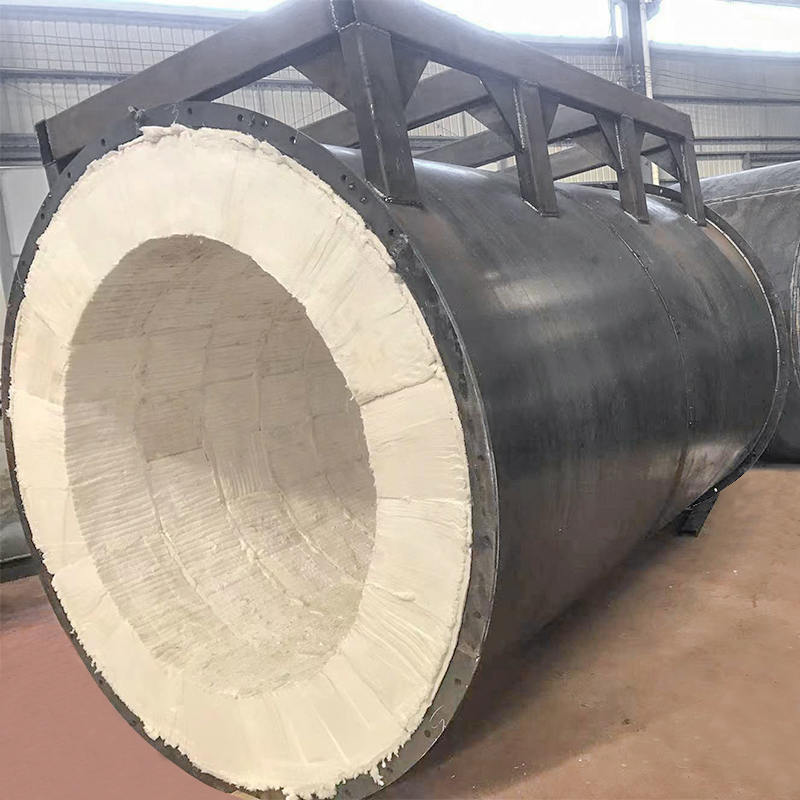

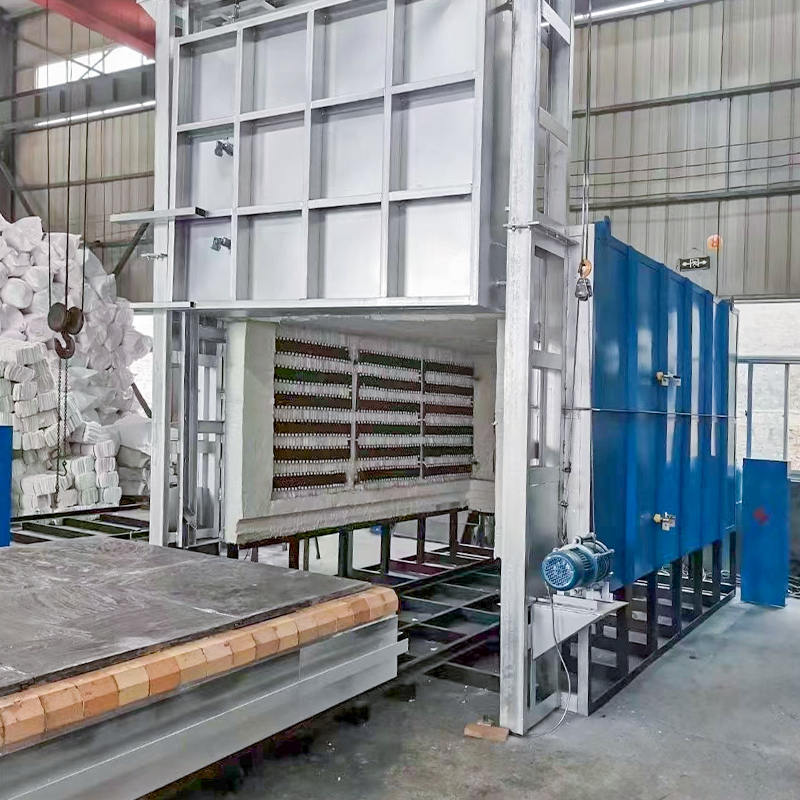

トンネルキルン、シャトルキルン、ローラーキルン；雰囲気炉、変成炉、コークス炉、分解炉、煙道等；レードルカバー、焼鈍炉、ロータリー
炉、ベル炉、ウォーキングビーム炉、熱風、フルパイプなど。廃棄物焼却炉、RTO排ガス処理炉、SCR環境触媒ストーブなど
製品共通仕様
(300-600)*300*(150-300)mm 顧客の問い合わせによる他の仕様。
| モデル | NC1260 | NC1350 | NC1400 | NC1430 | NC1600 | |
| 分類温度(℃) | 1260 | 1350 | 1400 | 1430 | 1600 | |
| 再加熱直線変化(%)192kg/m 3 /at()℃(24H) | ≦1.5(1000℃) | ≤1.3(1100℃) | ≤1.3(1200℃) | ≤1.5(1250℃) | ≤1.2(1450℃) | |
| 体積密度(KG/m3) | 180-260 | 180-260 | 180-260 | 180-260 | 180-260 | |
| | 400℃ | 0.08 | 0.08 | 0.08 | 0.08 | |
| 600℃ | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | |
| 800℃ | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | |
| 1000℃ | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | |
| 1200℃ | | | 0.3 | 0.3 | 0.34 | |
| 化学 | Al₂O₃ | 45-49 | 52-55 | 54-57 | 35-38 | 72-75 |
| Al₂O₃ SiO₂ | 99 | 99 | 99 | 99 | 99 | |
| ZrO₃ | | | | 15-17 | | |
| その他 | 1 | 1 | 1 | 1 | 1 | |
注: 使用される試験規格によって決定される技術データは、平均して一定の範囲内で変動します。データは製品の品質保証データを表すものではありません。
-
